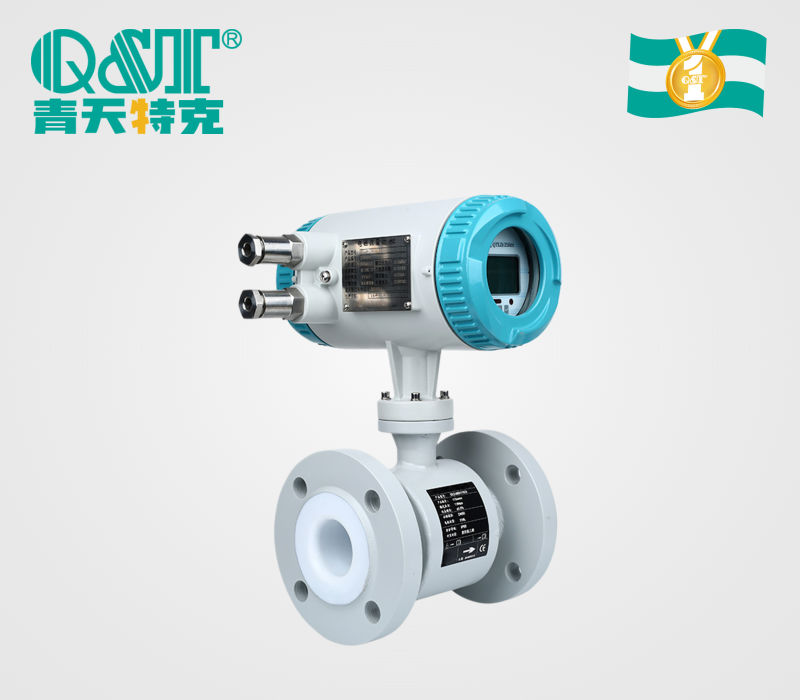

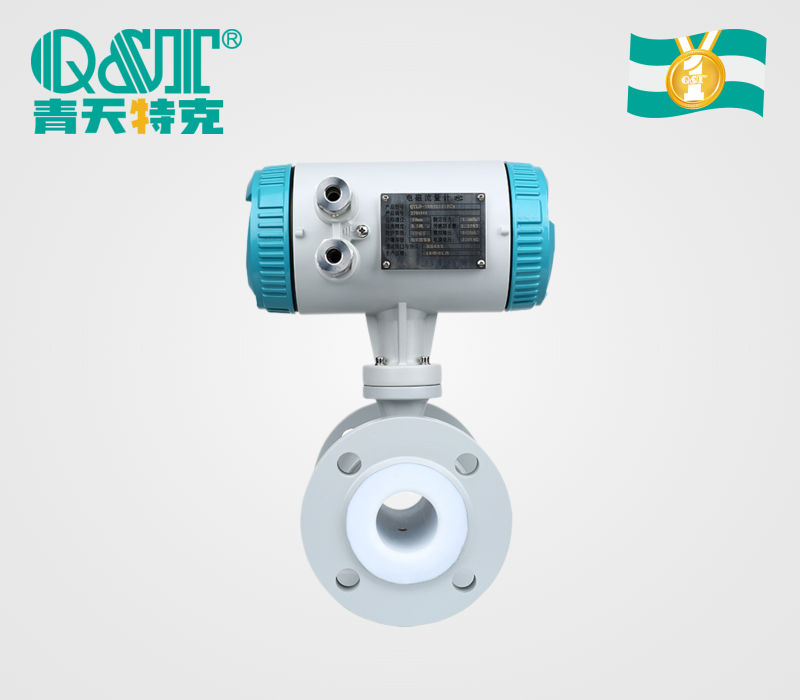

CQTLD管道電磁流量計
CQTLD管道電磁流量計，精度：±0.3%（可定制±0.2%）
防爆，CE、SIL、船級社認證
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
法蘭式電磁流量計就顯示方式分為：分體型電磁流量計，一體型電磁流量計。
公稱通徑：DN6～DN3000。
公稱通徑：DN6～DN3000。
廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫藥等行業。
?
分享到:
測量原理
電磁流量計是運用法拉弟酚水感應定律原理，即導電物體在磁場中作切割磁電線運動時，
導體中產生感應電動勢。其感應電動勢E為：
E=KBdV
流量Q為： Q=3600×V×S
式中：K—儀表系數
B—磁感應強度(T)
d—電極間距
V—流體平均流速(m/s)
S—導管內截面積(m2)
測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于同一流量計S、B、d為常量，所以流量與感應電動勢E(或流速V)的大小成正比。
產品優點
測量管內無可動部件，便于維護管理；無阻流部件，因此無壓力損失。
★ 被測液體最低電導率≥5μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及
泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號
與平均流速呈線性關系，測量精度高。
★ 合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
★ 不受流體方向影響，正反向均可準確計量。
★ 量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。
★ 漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★ 具有空管測量、報警功能，并能適應不同的流體介質。
★ 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。
★ 24小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。
