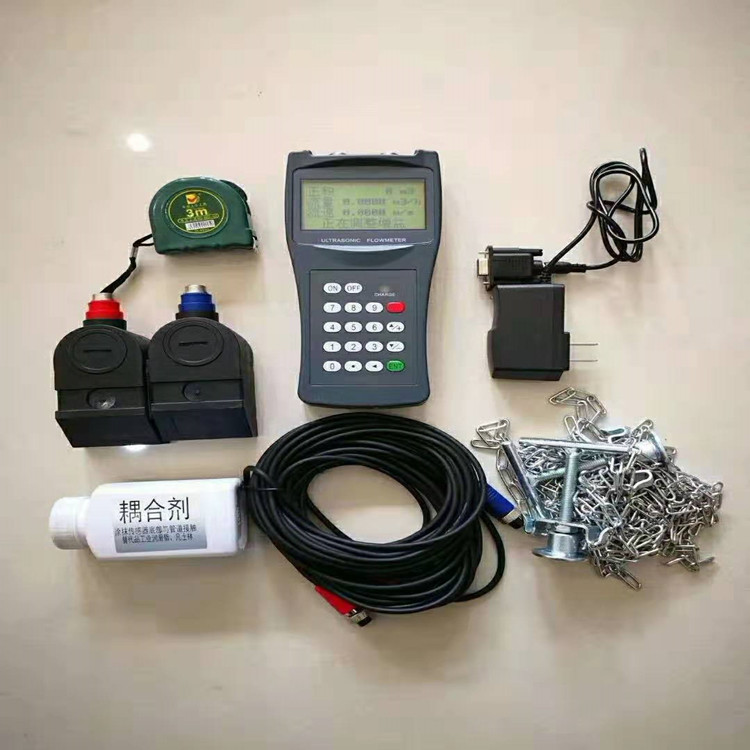

手持式超聲波流量計
QTLS型系列超聲波量計大量的選用了世界著名的半導體生產廠商諸如：Philips Maxim Ti Winbond andXilinx.硬件設計簡單、軟件功能強大和界面的友好。它采用了 低電壓多脈沖平衡發射接受的專利技術，使其更能適應工業環境中的變頻干擾，達到 穩定、正確的工作。
優化的智能信號自適應處理，用戶無需任何電路調整。
另外其顯著的特征是有內置可充電的Ni-H電池，充滿電可連續工作12小時。
?
優化的智能信號自適應處理，用戶無需任何電路調整。
另外其顯著的特征是有內置可充電的Ni-H電池，充滿電可連續工作12小時。
?
分享到:
產品特點
0.5%線性度
中英文雙語窗口化操作
0.2%重復性
低電壓多脈沖平衡超聲波發射和接受專利
內置數據累積器
4路流量累積器
0.5秒的累積周期
100皮秒的時差測量分辨率
內置數據記錄儀
良好的抗干擾
工作原理
QTLS型手持式超聲波流量計是用來測量封閉管路液體流量，它的傳感器是采用非接觸、附著式的，這樣就使安裝簡單易于操作。
QTLS型手持式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩 個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法， 或者采用聲波直接穿過被測管路的相對安裝的Z法。使用者可基于被測管路和流體的特點 來選擇采用何種方法。流量計控制兩個傳感器輪流接收和發射超聲波并測量器其間的傳 播時間，計算時間差值，得到的時差與流體的流速由直接的關系
QTLS型手持式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩 個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法， 或者采用聲波直接穿過被測管路的相對安裝的Z法。使用者可基于被測管路和流體的特點 來選擇采用何種方法。流量計控制兩個傳感器輪流接收和發射超聲波并測量器其間的傳 播時間，計算時間差值，得到的時差與流體的流速由直接的關系
應用領域
QTLS型超聲波流量計已成功的應用于各行業的計量工作。測量范圍20-6000mm （0.5- 20英寸），各種流體：水、純水、污水、海水、化工流體、河水、燃料油等等。原因是這 種儀表采用了非接觸的測量方式，沒有活動機械部件，不受系統的壓力和惡劣環境的影響。 標準傳感器的上限溫度是110°C 超過此溫度請與廠家或供應商聯系。
技術參數
| 線性度 | 0.5% |
| 重復性 | 0.2% |
| 準確度 | 示值的± 1%o,流速 >0.2m/s |
| 響應時間 | 0-999秒，使用者任選。 |
| 流速范圍 | + 32 m/s |
| 管段尺寸 | 20mm-6000mm |
| 測量單位 |
米，英尺，立方米，升，立方英尺，美國加侖，英國加侖，油桶， 美國液體桶，英國液體桶，美國兆加侖，使用者指定單位。 |
| 累積器 | 7位正、負、凈累積器 |
| 液體種類 | 各種液體 |
| 安全性 | 設置值的鎖定，更改數據需解鎖。 |
| 顯示 | 4x8中文或4x16英文 |
| 通識接口 |
RS-232C,波特率75- 57600,同時兼容富士的超聲波流量計，也可 應用戶的要求兼容其它產品。 |
| 傳感器 | 標準Ml型，另有其它3種可供選擇。 |
| 傳感器電纜 | 標準為5米x2,也可加長為10米x2。 |
| 電源 |
3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，100V- 240VAC的適配器 |
| 數據記錄 | 內置數據記錄儀可記錄2000行數據。 |
| 手動累積器 | 7位，按鍵即可開始用于校準。 |
| 外殼材料 | 阻燃ABS |
| 外形尺寸 | 100x66x20mm |
| 主機重量 | 516g(1.2 1bs)包括電池 |
說明書下載 手持超聲波流量計說明書.docx
?
