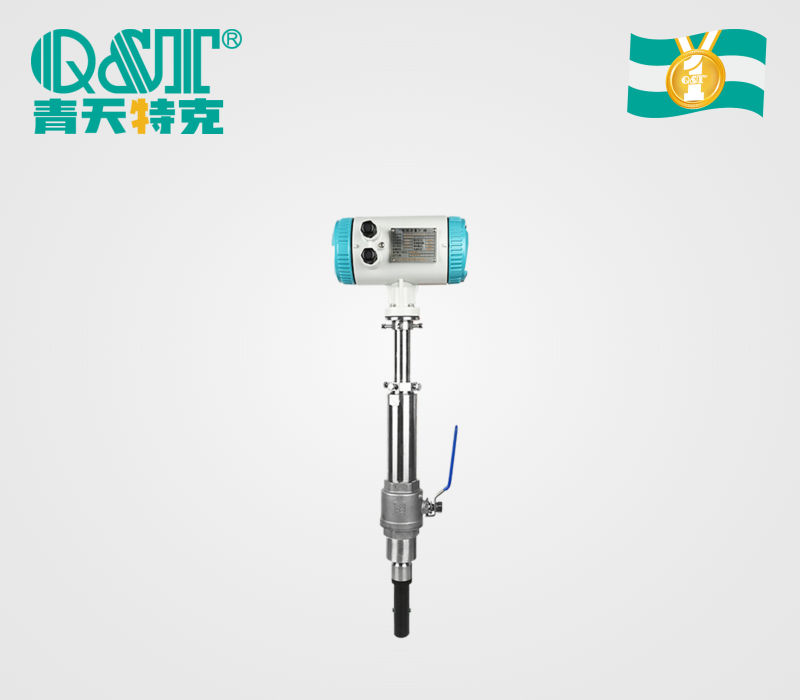

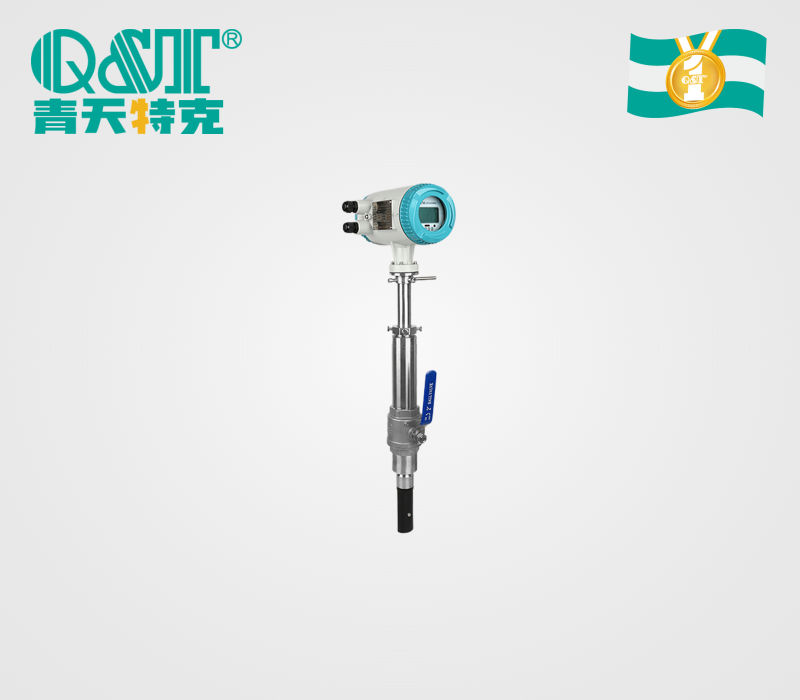

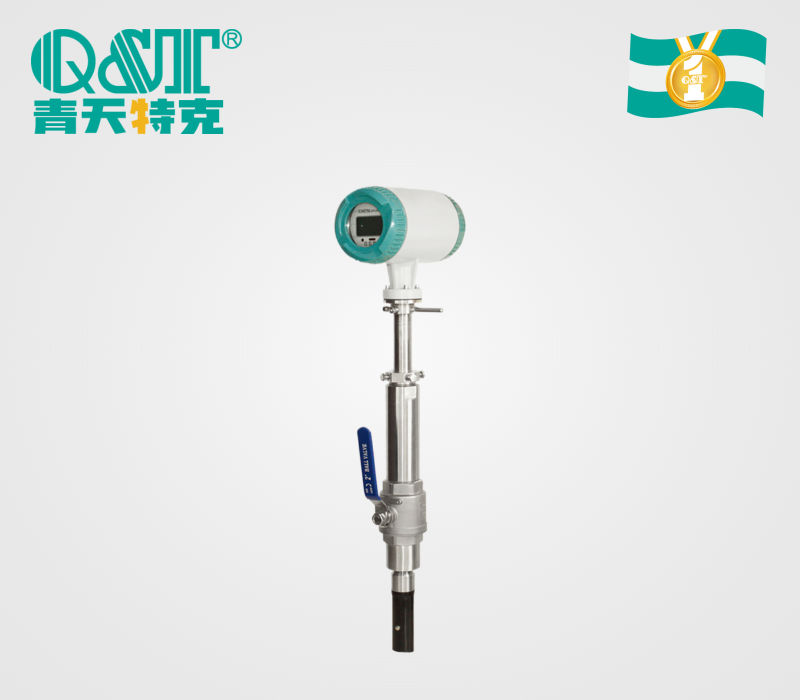

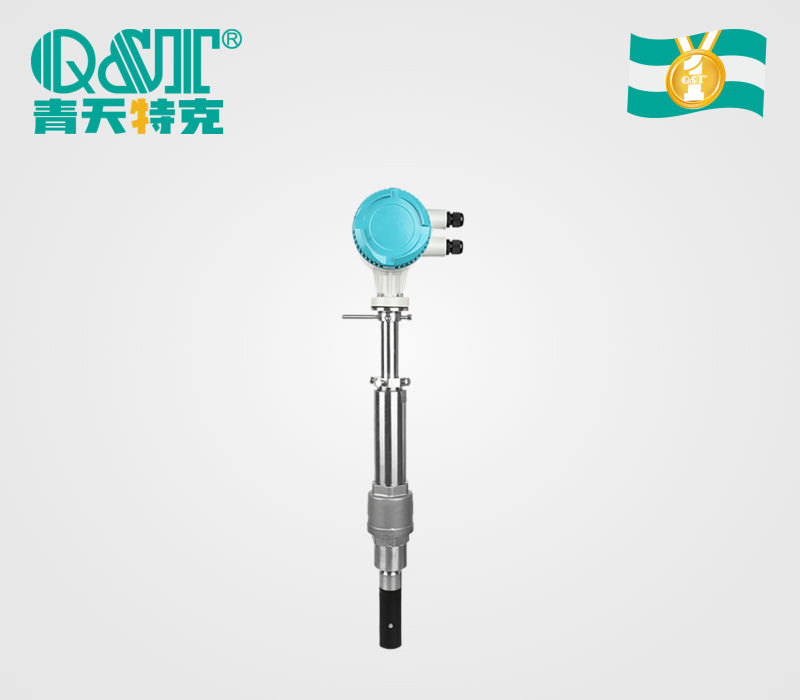

CQTLD/C插入式電磁流量計
測量管內無可動部件，便于維護管理；無阻流部件，因此無壓力損失。
★ 被測液體最低電導率≥5μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及
泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號
與平均流速呈線性關系，測量精度高。
★ 合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
★ 不受流體方向影響，正反向均可準確計量。
★ 量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。
★ 漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★ 具有空管測量、報警功能，并能適應不同的流體介質。
★ 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。
★ 24小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。
?
分享到:
產品介紹
CQTLD/C插入式電磁流量計是一種高性能、高可靠性的流量計。
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
電磁流量計就顯示方式分為：分體型電磁流量計，一體型電磁流量計。
電磁流量計系列公稱通徑DN15～DN3000。
電磁流量計系列公稱通徑DN15～DN3000。
廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、

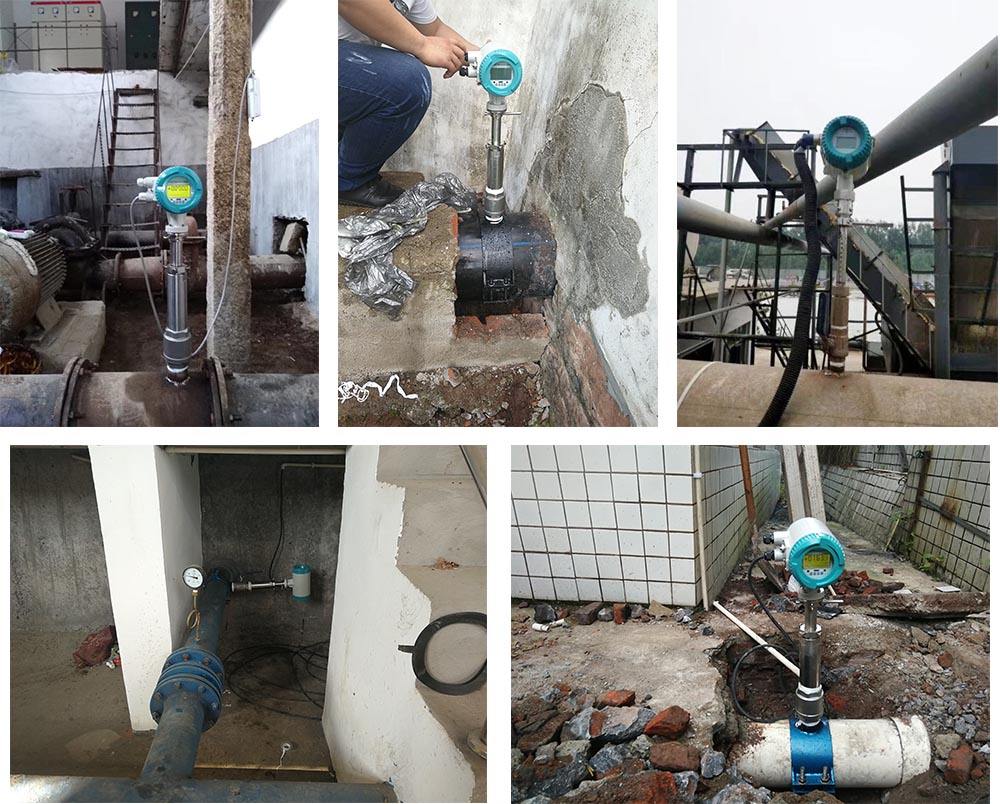

相關案例
技術參數
安裝要求
1.安裝地點選擇
為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
(1)盡量避開鐵磁性物體及具有強酚水場的設備(如大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
(2)應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
(3)應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
(4)選擇便于維修，活動方便的地方。
(5)流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
為了您正確的測量，在選擇管道上位置時應注意以下幾點要求：
(1)傳感器既可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
(2)介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
(3)對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
(4)流量計安裝位置介質不滿時，可采取抬高流量計后端管路的方法，使其滿管，嚴禁在管道最高點和出水口安裝流量計。
(5)修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前直管段≥10DN、后直管道≥5DN(DN為管徑)。
(6)前后直管段為流量計前≥10DN,后端≥5DN。
?
