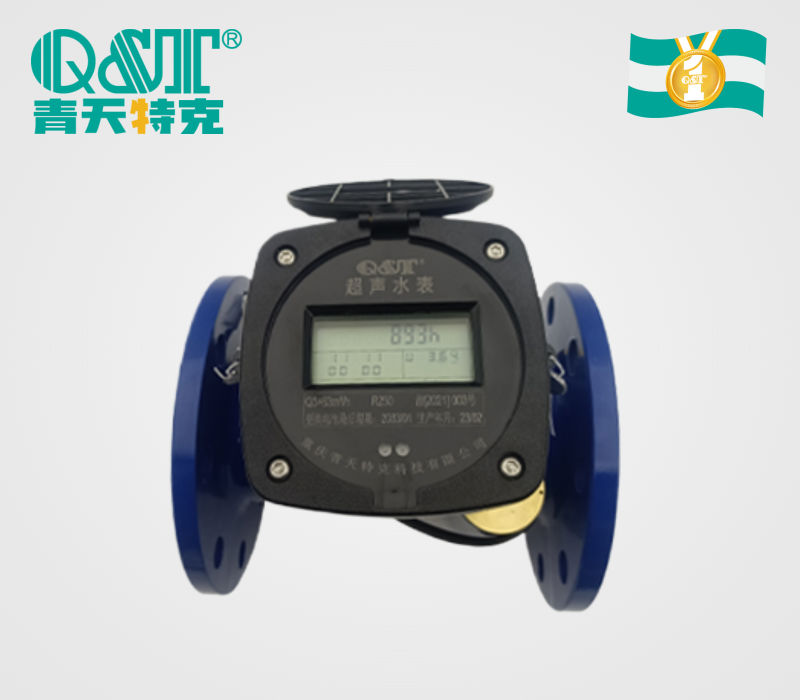

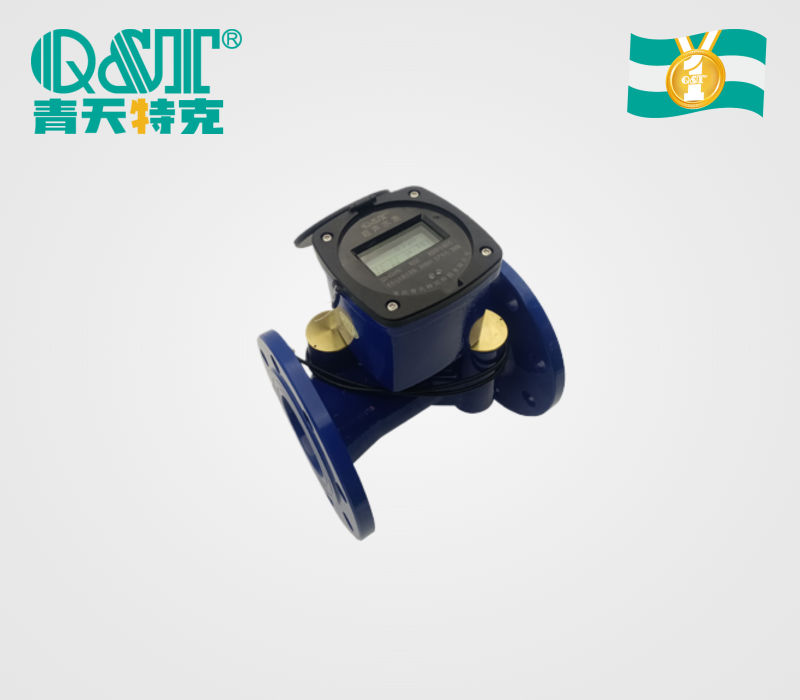

大口徑超聲波水表
1、直接讀取字輪數據，沒有累計誤差，不受抖動影響，基本實現“零”誤差抄讀。
2、采用低功耗設計，內部不設電源，平時不工作不耗電，只有度數時才瞬間供電。
3、智能化電子單元完全密封于計數器中，不受外界水及濕氣的侵蝕。
4、采用先進的數據編碼及效驗方式，通訊可靠性高。
5、采用總線方式，系統工程安裝簡單方便，維護少，節約在、成本。
6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平。
7、采用故障診斷停機技術，保障整個網絡的安全。
8、與上位機系統可以靈活組網，既可以遠程自動抄表，也可以人工集中抄表。
本水表符合GB/T778.1～3－2007的標準。
?
2、采用低功耗設計，內部不設電源，平時不工作不耗電，只有度數時才瞬間供電。
3、智能化電子單元完全密封于計數器中，不受外界水及濕氣的侵蝕。
4、采用先進的數據編碼及效驗方式，通訊可靠性高。
5、采用總線方式，系統工程安裝簡單方便，維護少，節約在、成本。
6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平。
7、采用故障診斷停機技術，保障整個網絡的安全。
8、與上位機系統可以靈活組網，既可以遠程自動抄表，也可以人工集中抄表。
本水表符合GB/T778.1～3－2007的標準。
?
分享到:
使用條件
溫度等級：T30 T30/90
流動剖面敏感度等級：U10 D5
壓力等級：1MPa 1.6Mpa
工作電源：DC10-14V（RS485）；DC32-42V（M-BUS)
工作環境：溫度0.1℃~80℃（冷水表最高30℃） 濕度；0~95％RH
與上位機通訊方式：a）RS-485現場總線；b）M-BUS現場總線；
工作電流：≤5mA（RS-485);≤10mA（M-BUS)
通訊傳輸速率：1200/2400 /9600bit/s；
通訊傳輸最大距離：1200m；
通訊規約；提供內部自定義協議、電力部DLT645（1997）協議、CJ/T188協議（建設部通用戶表通訊傳輸協議）。
總線引腳ESD保護超過10KV；
短路電流限制，總線開路、短路、空閑等故障保護。
流動剖面敏感度等級：U10 D5
壓力等級：1MPa 1.6Mpa
工作電源：DC10-14V（RS485）；DC32-42V（M-BUS)
工作環境：溫度0.1℃~80℃（冷水表最高30℃） 濕度；0~95％RH
與上位機通訊方式：a）RS-485現場總線；b）M-BUS現場總線；
工作電流：≤5mA（RS-485);≤10mA（M-BUS)
通訊傳輸速率：1200/2400 /9600bit/s；
通訊傳輸最大距離：1200m；
通訊規約；提供內部自定義協議、電力部DLT645（1997）協議、CJ/T188協議（建設部通用戶表通訊傳輸協議）。
總線引腳ESD保護超過10KV；
短路電流限制，總線開路、短路、空閑等故障保護。
技術參數
最大允許誤差：
1. 低區的最大允許誤差：
水溫在額定工作條件規定范圍以內時，以最小流量（Q1）與分界流量（Q2）（不包括Q2）之間的流量排出的體積的最大允許誤差為±5%。
2. 高區的最大允許誤差：
以分界流量（Q2）（包括Q2）與過載流量（Q4）之間的流量排出的體積的最大允許誤差：
——水溫≤30℃時為±2%；
——水溫＞30℃時為±3%。
準確度等級：2級 壓力損失等級：Δp63
1. 低區的最大允許誤差：
水溫在額定工作條件規定范圍以內時，以最小流量（Q1）與分界流量（Q2）（不包括Q2）之間的流量排出的體積的最大允許誤差為±5%。
2. 高區的最大允許誤差：
以分界流量（Q2）（包括Q2）與過載流量（Q4）之間的流量排出的體積的最大允許誤差：
——水溫≤30℃時為±2%；
——水溫＞30℃時為±3%。
準確度等級：2級 壓力損失等級：Δp63
|
公稱 口徑 mm |
Q3/Q1 | Q4 | Q3 | Q2 | Q1 | 最小讀數 | 最大讀數 |
| 50 | m3/h | m3 | |||||
| 40 | 31.25 | 25 | 2 | 0.5 | 0.0005 | 999999 | |
| 50 | 31.25 | 25 | 2 | 0.5 | 0.0005 | 999，999 | |
| 65 | 50 | 40 | 3.2 | 0.8 | 0.0005 | 999，999 | |
| 80 | 78.75 | 63 | 5.04 | 1.26 | 0.002 | 999，999 | |
| 100 | 125 | 100 | 8 | 2 | 0.002 | 999，999 | |
| 125 | 200 | 160 | 12.8 | 3.2 | 0.002 | 999，999 | |
| 150 | 312.5 | 250 | 20 | 5 | 0.002 | 999，999 | |
| 200 | 500 | 400 | 32 | 8 | 0.002 | 999，999 | |
| 250 | 787.5 | 630 | 50.4 | 12.6 | 0.02 | 9999999 | |
| 300 | 1250 | 1000 | 80 | 20 | 0.02 | 9999999 | |
安裝使用
1.建議根據供水設施的工作條件確定水表的類型、計量特性和口徑。其預期的流量應與水表的Q1至Q3流量相適應。
2.水表安裝必須根據水表標度盤上的提示：有“H”標識為水平安裝，有“V”標識為垂直安裝，表殼上的箭頭方向與管道水流方向一致。
3.水表的上游和下游安裝旋塞或截止閥，并按U10，D5（10DN，5DN）的要求安裝足夠長度和相同口徑的直管段，以保證計量準確。
4.如需要，可在上游閥門與直管段之間安裝過濾器，下游直管段與閥門之間加裝止回閥。
5.應防止安裝場所周圍環境的沖擊和振動導致水表損壞。
6.應避免水表承受由管道和管件造成的過度應力。必要時，應將水表安裝在底座或托架上。上、下游水管應適當固定，以保在拆除水表或斷開一側連接時，任何部分都不會因水的推力而移位。
7.管路安裝應留下必須的水表連接長度，當兩端管路間距超過水表長度時，應修正管路間距滿足水表連接長度，否則間距過大強行安裝將造成水表螺紋連接端或管接頭或連接螺母以及連接法蘭斷裂和損壞，間距過小則無法安裝水表。若水表的兩端管路不在同一軸線上，應通過其它途徑來修正管路在同一軸線上，滿足于水表的安裝要求，否則也會造成上述現象。為了補償水表安裝中出現的長度誤差和便于水表拆裝，特別建議Q3≥16m3/h的水表下游選用相應口徑的伸縮節。
8.安裝前應沖洗管道，防止管內石子、泥沙等雜物進入水表
9.為使水表能長期工作，水表內應始終充滿水，建議出水口高于水表0.5m以上。
10.應采取措施防止不利的水力條件(空化、浪涌、水錘)損壞水表。
11.水表應防止曝曬和冰凍，冰凍期間應采取防凍措施。應防止外界環境腐蝕致水表損壞。
12.水表在長期使用過程中，應按當地要求進行周期檢定。若管道內有雜物、鐵銹等沉積物堵塞濾水網而影響準確計量，需通過指定部門重新校準，用戶不得隨意維修水表。
2.水表安裝必須根據水表標度盤上的提示：有“H”標識為水平安裝，有“V”標識為垂直安裝，表殼上的箭頭方向與管道水流方向一致。
3.水表的上游和下游安裝旋塞或截止閥，并按U10，D5（10DN，5DN）的要求安裝足夠長度和相同口徑的直管段，以保證計量準確。
4.如需要，可在上游閥門與直管段之間安裝過濾器，下游直管段與閥門之間加裝止回閥。
5.應防止安裝場所周圍環境的沖擊和振動導致水表損壞。
6.應避免水表承受由管道和管件造成的過度應力。必要時，應將水表安裝在底座或托架上。上、下游水管應適當固定，以保在拆除水表或斷開一側連接時，任何部分都不會因水的推力而移位。
7.管路安裝應留下必須的水表連接長度，當兩端管路間距超過水表長度時，應修正管路間距滿足水表連接長度，否則間距過大強行安裝將造成水表螺紋連接端或管接頭或連接螺母以及連接法蘭斷裂和損壞，間距過小則無法安裝水表。若水表的兩端管路不在同一軸線上，應通過其它途徑來修正管路在同一軸線上，滿足于水表的安裝要求，否則也會造成上述現象。為了補償水表安裝中出現的長度誤差和便于水表拆裝，特別建議Q3≥16m3/h的水表下游選用相應口徑的伸縮節。
8.安裝前應沖洗管道，防止管內石子、泥沙等雜物進入水表
9.為使水表能長期工作，水表內應始終充滿水，建議出水口高于水表0.5m以上。
10.應采取措施防止不利的水力條件(空化、浪涌、水錘)損壞水表。
11.水表應防止曝曬和冰凍，冰凍期間應采取防凍措施。應防止外界環境腐蝕致水表損壞。
12.水表在長期使用過程中，應按當地要求進行周期檢定。若管道內有雜物、鐵銹等沉積物堵塞濾水網而影響準確計量，需通過指定部門重新校準，用戶不得隨意維修水表。
附件
每只水表配法蘭用橡膠密封墊圈一套
?
